傳力接頭係列

VSSJAFG(CF)型單法蘭鬆套傳力接頭

VSSJAFG(CF)型單法蘭鬆套傳力接頭性能特點：鬆套傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成，次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調…

產品介紹相關產品相關資訊立即訂購阿裏巴巴入口鏈接

鞏義市91福利网供水材料有限公司專業生產各種閥門配套的雙法蘭限位伸縮器、雙法蘭傳力接頭等，型號齊全，質量保證，支持來圖定製。

（1）VSSJAFG(CF)型單法蘭鬆套傳力接頭均按國標要求加工製作,部分口徑備有現貨，具體谘詢客服QQ：2172152931或者添加微信13140182505

（2）隨貨發檢驗報告、合格證等資料。

（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陝西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】

（4）產品型號過多，價格無法一一注明，下單前請谘詢旺旺或者電話：13140182505

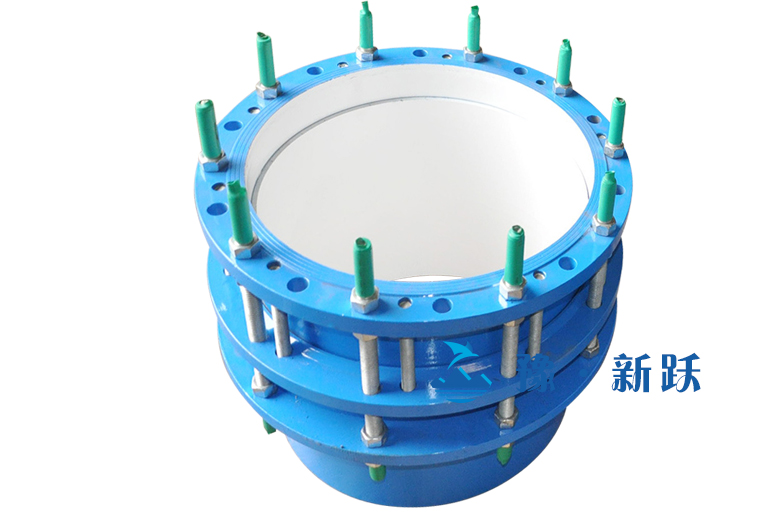

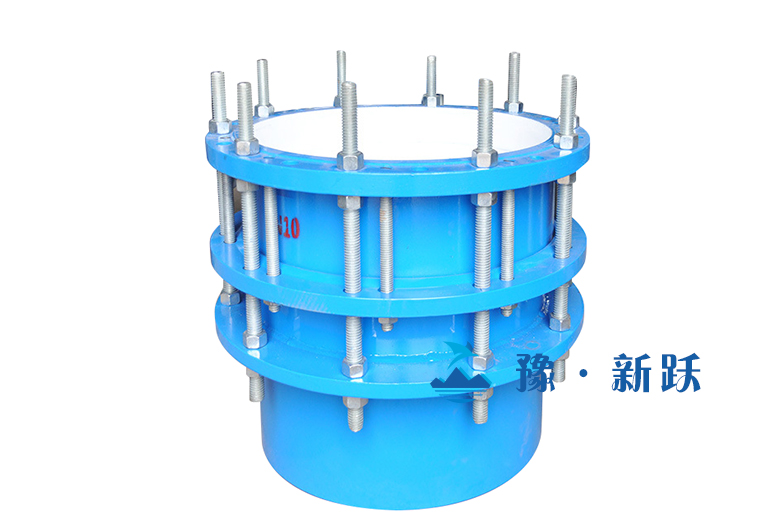

······以下圖片均為91福利网供水廠家實景實地拍攝，盜圖必究！······

性能特點：

鬆套傳力接頭是在法蘭鬆套補償接頭的基礎上增設法蘭短管及傳力螺杆而成，次類型的補償接頭與鬆套補償接頭和鬆套限位補償接頭不同的是它的補償量是指在安裝及拆卸過程中的調節量，一旦將所有的螺母擰緊，它是剛性連接的，可以傳遞軸心力，從而保護閥門、泵等設備。

傳力接頭是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，並有一定的位移量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，而切對泵、閥們等設備起到一定保護作用。

CF型單法蘭鬆套傳力接頭是有鬆套伸縮接頭和短管法蘭、傳力螺杆等構件組成，它能傳遞被連接件的壓力推力（盲板力）和補償管路誤差，不能吸收軸向位移。重要用於泵、閥門、管路等附件的鬆套連接。

安裝簡要說明

CF型單法蘭鬆套傳力接頭適用於一麵與法蘭連接，一麵與管道焊接。安裝時調節產品兩端與管道或法蘭的安裝長度，安裝和焊接完畢後，對角依次均勻擰緊壓蓋螺栓，使其成為一個整體，並有一定的位移量，方便安裝維修，可根據現場尺寸進行調整。在工作時可以把軸向推力傳遞至整個管道。

傳力接頭分類有：

單發蘭鬆套傳力接頭、雙法蘭鬆套傳力接頭、可拆式雙法蘭鬆套傳力接頭。

傳力接頭材質：主要有Q235碳鋼、不鏽鋼、鑄鋼、球墨鑄鐵等。不同的用途選用不同的材質和型號。

CF型單法蘭鬆套傳力接頭公稱通經：DN50-DN3200

CF型單法蘭鬆套傳力接頭工作壓力：0.6-1.6MPA

CF型單法蘭鬆套傳力接頭使用介質：水、汙水

CF型單法蘭鬆套傳力接頭密封材料：NBR

CF型單法蘭鬆套傳力接頭製造標準：GB12465-2007

材料表

序號	名稱	數量	材料
1	本體	1	QT400-15、Q235A、ZG230-450、20
2	密封圈	1	NBR
3	壓蓋	1	QT400-15、Q235A、ZG230-450、20
4	短管法蘭	1	Q235A、20、16Mn
5	螺柱	n	Q235A、35、1Cr18Ni9Ti
6	螺母	5n	Q235A、20、1Cr18Ni9Ti
